施工方法
（1）鋼筋桁架樓承板平面及立面施工順序：每層鋼筋桁架樓承板的鋪設(shè)宜從起始位置向一個(gè)方向鋪設(shè)，邊角部分最后處理；隨主體結(jié)構(gòu)安裝施工順序鋪設(shè)相應(yīng)各層的鋼筋桁架樓承板。
（2）樓板鋪設(shè)前，應(yīng)按圖紙所示的起始位置放設(shè)鋪板時(shí)的基準(zhǔn)線。對(duì)準(zhǔn)基準(zhǔn)線，安裝第一塊板，并依次安裝其它板。樓板連接采用扣合方式，板與板之間的拉鉤連接應(yīng)緊密，保證澆筑混凝土?xí)r不漏漿，同時(shí)注意排板方向要一致。
（3）平面形狀變化處（鋼柱角部、梁面襯墊連接板等），可將鋼筋桁架樓承板切割，切割前應(yīng)對(duì)要切割的尺寸進(jìn)行檢查，復(fù)核后，在模板上放線。可采用機(jī)械或等離子切割機(jī)進(jìn)行，端部的豎向鋼筋還原就位后方可進(jìn)行安裝。
（4）跨間收尾處若板寬不足576mm，可將鋼筋桁架樓承板沿鋼筋桁架長(zhǎng)度方向切割，切割后板上應(yīng)有一榀或二榀鋼筋桁架，不得將鋼筋桁架切斷。
（5）鋼筋桁架平行于鋼梁處，底模在鋼梁上與另一張樓板搭接需滿鋪咬合；鋼筋桁架垂直于鋼梁處，模板端部的豎向鋼筋在鋼梁上與另一張樓板端頭豎向鋼筋連接處距離不大于30mm。
（6）鋼筋桁架樓承板就位之后，應(yīng)將其端部的豎向鋼筋及底模與鋼梁點(diǎn)焊牢固。沿長(zhǎng)度方向?qū)㈠冧\鋼板與鋼梁點(diǎn)焊，焊接采用手工電弧焊，間距為300mm。
（7）待鋪設(shè)一定面積之后，并綁扎分布鋼筋，以防止鋼筋桁架側(cè)向失穩(wěn)。
（8）若設(shè)計(jì)在樓板上要開洞口，施工應(yīng)預(yù)留。應(yīng)按設(shè)計(jì)要求設(shè)洞口邊加強(qiáng)筋，四周設(shè)邊模板，待樓板混凝土達(dá)到設(shè)計(jì)強(qiáng)度后，方可切斷鋼筋桁架樓承板的鋼筋及底模。切割時(shí)宜從下往上切割，防止底模邊緣與澆注好的混凝土脫離，切割可采用機(jī)械切割或等離子切割進(jìn)行。
（9）若將鋼筋桁架裁斷，應(yīng)采用同型號(hào)的鋼筋將鋼筋桁架重新連接進(jìn)行恢復(fù)，并按圖紙要求進(jìn)行補(bǔ)強(qiáng)（一般指預(yù)留的管道孔）。
（10） 鋼筋桁架樓承板鋪設(shè)好后應(yīng)做好保護(hù)，避免人為損壞。
（11）單塊鋼筋桁架樓承板比較重，在鋪設(shè)的過程中需要幾個(gè)人協(xié)同作業(yè)，注意相互之間的配合。

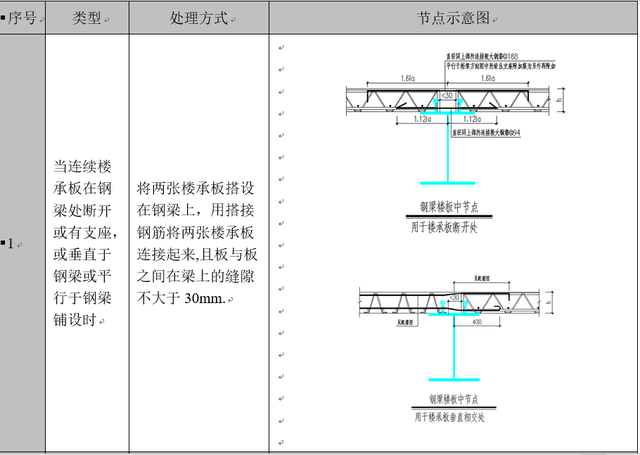

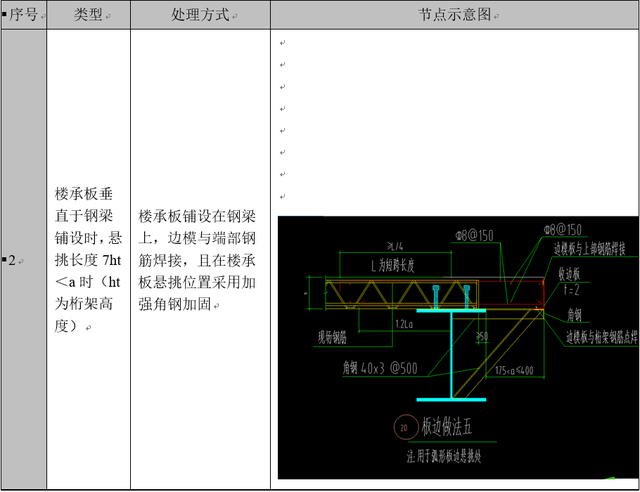

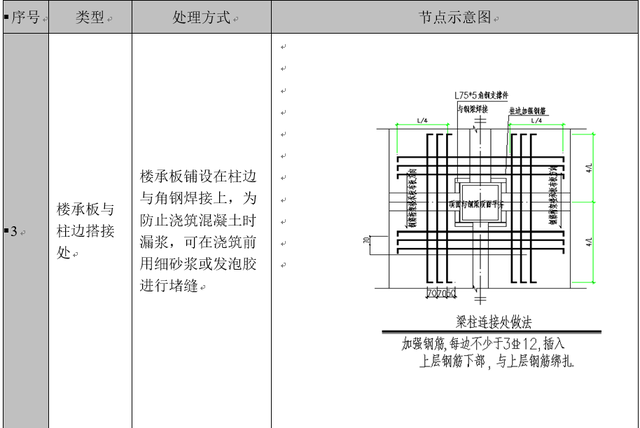

（12）關(guān)鍵部位處理及措施

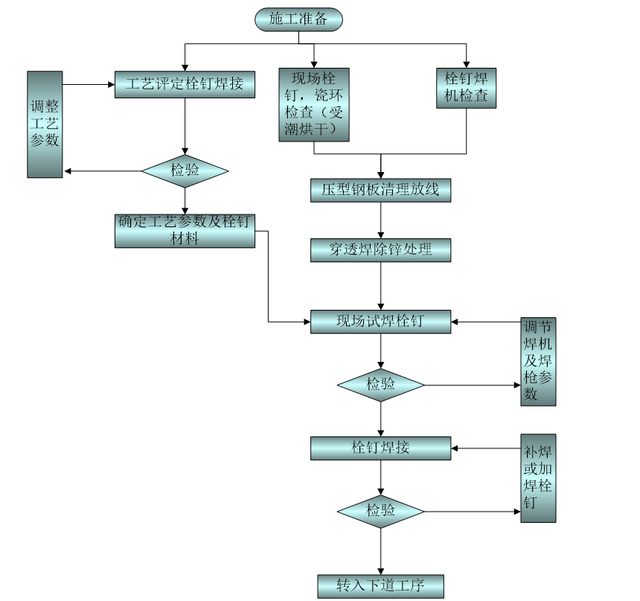

（13）栓釘焊接
栓釘焊接應(yīng)根據(jù)壓型鋼板鋪設(shè)的順序及進(jìn)度及時(shí)跟進(jìn)進(jìn)行施焊。
1）栓釘焊接前準(zhǔn)備
a壓型鋼板鋪設(shè)固定完畢后，開始進(jìn)行栓釘?shù)暮附印?br />
b檢查栓釘質(zhì)量。栓釘應(yīng)無(wú)皺紋、毛刺、發(fā)裂、扭歪、彎曲等缺陷。但栓釘頭部開裂不超過周邊至釘體距離的一半，可以使用。
c施焊前應(yīng)防止栓釘銹蝕和油污，母材應(yīng)進(jìn)行清理后方可焊接。
d按照設(shè)計(jì)進(jìn)行測(cè)放、標(biāo)記出全熔焊栓釘?shù)暮附游恢谩?br />
2)栓釘焊接工藝
a栓釘將采用自動(dòng)調(diào)節(jié)的焊接設(shè)備接上合適的電源后焊接, 栓釘?shù)暮附有枰捎锚?dú)立的電源供電。
b如果兩個(gè)或更多的栓釘槍在同一電源上使用，采用聯(lián)動(dòng)裝置保證一次只有一把栓釘槍能使用，這樣電源就能在一個(gè)栓釘焊完后再開始下一次焊接。
c焊接電壓，電流，時(shí)間及栓釘槍提起和插下等參數(shù)都要調(diào)到最佳狀態(tài)，這將根據(jù)過去的經(jīng)驗(yàn)和栓釘制造廠以及設(shè)備制造廠的說(shuō)明來(lái)進(jìn)行。
d每個(gè)栓釘都要帶有一個(gè)瓷環(huán)來(lái)保護(hù)電弧的熱量以及穩(wěn)定電弧。電弧保護(hù)瓷環(huán)要保持干燥，如果表面有露水和雨水痕跡則應(yīng)在250℃的干燥器內(nèi)烘干1小時(shí)后方可使用。
e焊接栓釘?shù)牡胤綉?yīng)當(dāng)無(wú)鐵銹，灰塵，露水或其它對(duì)產(chǎn)生合格焊縫有危害的物質(zhì)。
f濕焊時(shí)，要待焊縫凝固后才能移去焊釘槍。
g焊接完畢，應(yīng)將套在焊釘上的瓷環(huán)全部清除，以便于檢查。
h如果焊釘槍不能使用時(shí)或用于返修不飽滿的栓釘時(shí)可采用手工電弧焊。
i焊接工藝參數(shù)，施焊前應(yīng)進(jìn)行栓釘熔焊的試焊與檢測(cè)。

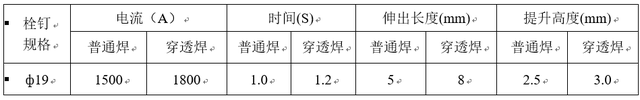

工藝參數(shù)選擇如下：
3)、測(cè)試和檢驗(yàn)
A施工前測(cè)試:
在開始焊接前或改變焊接工藝或設(shè)置焊接參數(shù)時(shí)都要按以下方式進(jìn)行至少2個(gè)栓釘?shù)暮附訙y(cè)試：
栓釘外觀檢查，焊縫360°飽滿才認(rèn)為可以接受。
當(dāng)焊縫冷卻后，用榔頭敲擊使栓釘彎曲大約30°。
若繼續(xù)檢測(cè)，任何栓釘上產(chǎn)生不合格現(xiàn)象，就要修改工藝，并增加的栓釘焊在單獨(dú)的材料上,焊接的數(shù)量和檢測(cè)按規(guī)范執(zhí)行, 如果增加的栓釘焊接也失敗，那就應(yīng)在另一塊鋼板上繼續(xù)，直到兩個(gè)栓釘?shù)暮附佣己细瘛?br />
所有進(jìn)行這項(xiàng)工作的工人都要進(jìn)行焊前測(cè)試。
B 外觀檢查:

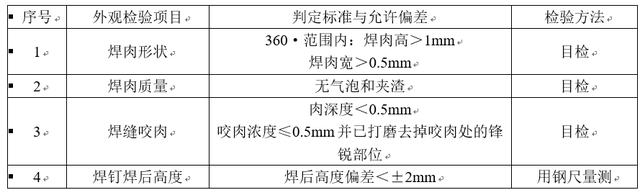

外觀檢驗(yàn)判定標(biāo)準(zhǔn)、允許偏差和檢驗(yàn)方法如下：
C返修:
如果不能滿足測(cè)試要求，在每一個(gè)不合格的栓釘旁再焊一個(gè)新的栓釘。彎曲的栓釘若證明是合格的則可以接受并保留彎曲狀態(tài)。
D穿透焊栓釘焊接缺陷及處理方法是：
未熔合：栓釘與壓型鋼板金屬部分未熔合，應(yīng)加大電流增加焊接時(shí)間。
咬邊：栓焊后壓型鋼板甚至鋼梁被電弧燒成縮徑。原因是電流大、時(shí)間長(zhǎng)，要調(diào)整焊接電流及時(shí)間。
磁偏吹：由于使用直流焊機(jī)電流過大造成。應(yīng)將地線對(duì)稱接在工件上，或在電弧偏向的反向放一塊鐵板，改變磁力線的分布。
氣孔：焊接時(shí)熔池中氣體未排出而形成的。原因是板與梁有間隙，瓷環(huán)排氣不當(dāng)，焊件上有雜質(zhì)在高溫下分解成氣體等。應(yīng)減小間隙。
E其他:
在打栓釘時(shí)應(yīng)指派專人負(fù)責(zé)觀察焊接時(shí)飛濺的熔渣是否會(huì)引起下層鋼柱或鋼梁表面油漆涂料或其它物體的燃燒，若附近有其它易燃物應(yīng)進(jìn)行移位或進(jìn)行防護(hù)，切實(shí)作好防火工作。風(fēng)天施工，焊工應(yīng)站在上風(fēng)頭，以防止火花傷害；
施焊點(diǎn)不得有水分，直接雨淋下不得施工；
熔焊栓釘?shù)氖┕ば杞?jīng)過專業(yè)培訓(xùn)的人員進(jìn)行操作，注意焊工保護(hù)和安全，尤其焊外圍梁時(shí)，更要小心謹(jǐn)慎；
熟練掌握焊機(jī)、焊槍性能，搞好設(shè)備維護(hù)保養(yǎng)。焊槍卡具上出現(xiàn)焊瘤、燒蝕或?yàn)R上熔渣時(shí)，要即使清理以至更換配件，確保施工順利和熔焊質(zhì)量。
